鋼琴的打弦系統

             專業調音師

   有事請以elarinet900@yahoo.com.tw 聯絡

      良心鋼琴空中診所 臉書粉絲頁

打弦系統圖片及中文說明取自中華樂器第二期 , 英文的部份是筆者參考多項資料填寫若有錯誤敬請不佞賜教

直立式鋼琴打弦系統及其名稱：

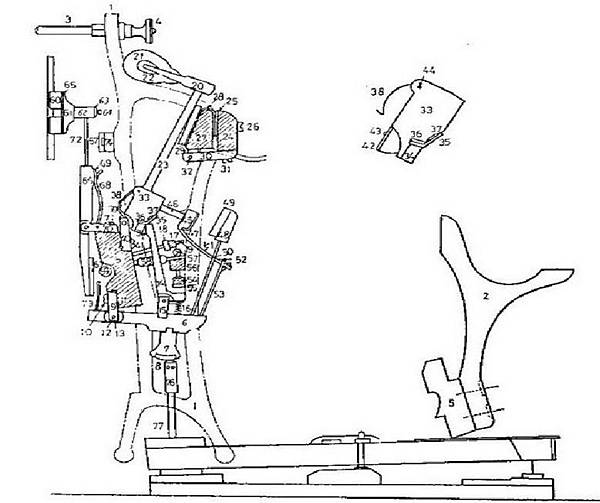

 打弦系統分解圖－hammer,butt

　　

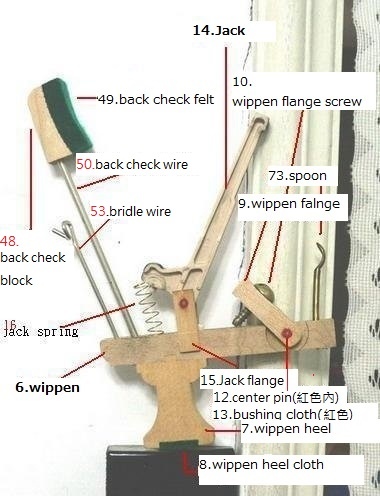

打弦系統分解圖－whippen　

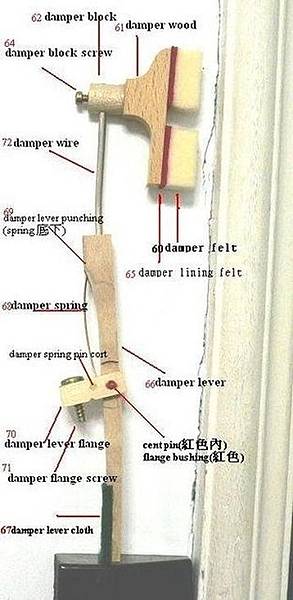

打弦系統分解圖－damper

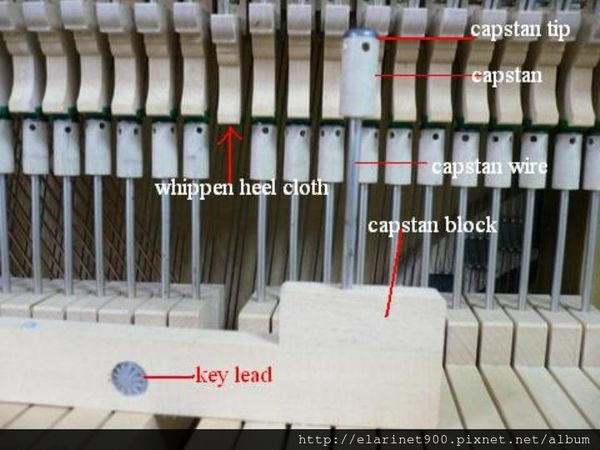

打弦系統分解圖－鍵盤

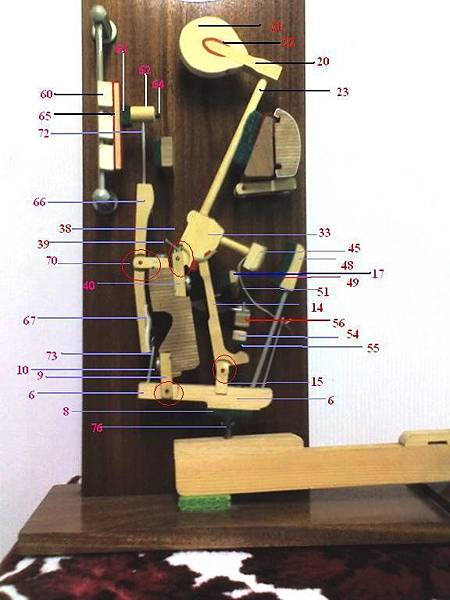

豎型鋼琴部品名稱:

1	打弦器架         action bracket	40	擊槌托活動連結器         butt flange
2	打弦器                action	41	擊槌托活動連結器螺絲 butt flange screw
3	打弦器架螺栓              action bolt	42	擊槌托金屬片                        butt plate
4	打弦器架螺帽               action nut	43	擊槌托金屬片螺絲            butt plate screw
5	中心軌座                     center rail	44	彈簧帶固定布條            butt spring pin cord
6	舟型桿                   wippen	45	倒退卡座       catcher
7	舟型桿基座                  wippen heel	46	倒退卡座桿      catcher shank
8	舟型桿基座氈布                wippen heel cloth	47	倒退卡座皮           catcher skin
9	舟型桿活動連結器         wippen flange	48	倒退制止器                back check block
10	舟型桿活動連結器螺絲            wippen flange screw	49	倒退制止器氈              back check felt
11	舟型桿活動連結器固定條 wippen flange guide wire	50	倒退制止器金屬棒    back check wire
12	舟型桿活動連結器中心釘                wippen flange center pin	51	控制帶               bridle tape
13	舟型桿活動連結器襯套             flange bushing	52	控制帶皮              bridle tape tip
14	舉起桿    jack	53	控制帶金屬棒           bridle wire
15	舉起桿活動連結器              jack flange	54	木紐                      regulating button
16	舉起桿彈簧                    jack spring	55	木紐氈布        regulating button felt
17	舉起桿擋軌jack stop rail	56	木紐軌座  regulating rail
18	舉起桿擋軌布jack stop rail felt	57	木紐螺絲   regulating screw
19	舉起桿擋軌螺絲 jack stop rail screw	58	叉型螺絲    frock screw
20	擊槌木hammer wood	59	止音器推桿
21	擊槌氈 hammer top felt	60	止音器氈  damper felt
22	擊槌墊氈hammer under-felt	61	止音器氈座 damper wood
23	擊槌桿hammer shank	62	止音器木座 damper block
24	擊槌擋軌hammer rail	63	止音器木座螺絲套
25	擊槌擋軌套hammer rail cloth	64	止音器螺絲  damper block screw
26	擊槌擋軌螺絲       hammer rail screw	65	止音器墊氈  damper lining felt
27	擊槌墊軌	66	止音器桿    damper lever
28	擊槌墊軌套	67	止音器桿擋布 damper lever cloth
29	擊槌墊軌氈布  bushing	68	止音器桿彈簧 damper spring damper lever
30	擊槌墊軌活動連結器    hammer rail hinge	69	止音器桿彈簧氈 punching
31	擊槌墊軌活動連結器螺絲 hammer rail hinge screw	70	止音器桿活動連結器 damper lever flange
32	擊槌墊軌活動連結器中心釘center pin	71	止音器活動連結器螺絲      damper flange screw
33	擊槌托 butt	72	止音器桿金屬棒  damper wire
34	擊槌托氈    butt felt	73	止音匙  spoon
35	擊槌托皮    butt skin	74	止音器擋軌damper stop rail
36	擊槌托墊氈  butt under-cloth	75	止音器擋軌氈布 damper stop rail felt
37	擊槌托墊氈布 butt under-felt	76	導桿        capstan
38	擊槌托彈簧 butt spring	77	導桿金屬棒  capstan wire
39	擊槌托活動連結器帶butt spring cord

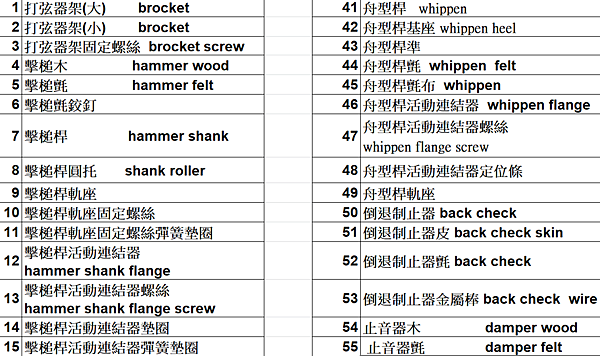

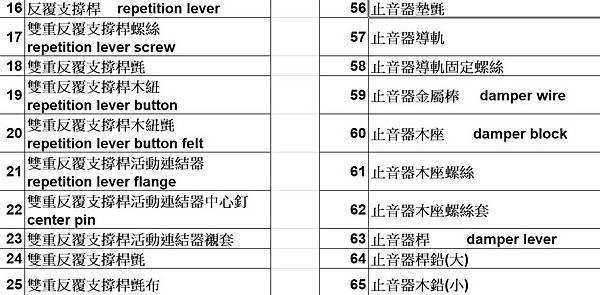

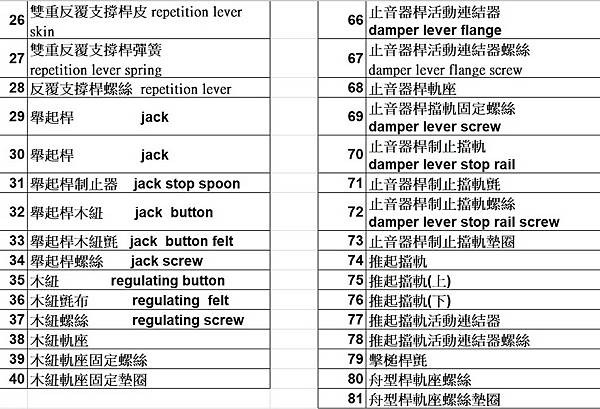

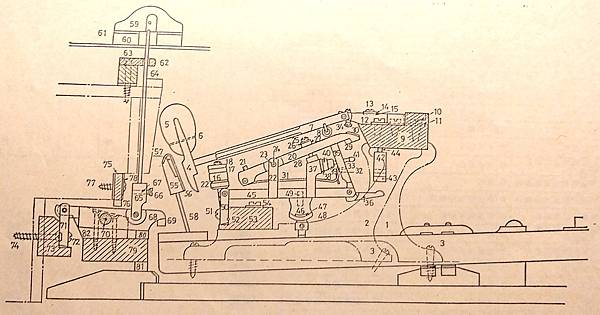

GP action 打弦系統全圖
